In quanto componente elastico fondamentale del sistema di fissaggio ferroviario, le clip elastiche ferroviarie internazionali sono standardizzate attorno a quattro dimensioni fondamentali: materiali, prestazioni, test e applicazione. Il quadro generale presenta una struttura di "standard accettati a livello internazionale che aprono la strada, standard regionali che forniscono dettagli e standard nazionali che si adattano alle diverse situazioni". La loro funzione principale è regolamentare la progettazione, la produzione, i test e l'uso delle clip elastiche, garantendo l'intercambiabilità, la sicurezza e la durata in diversi paesi e linee ferroviarie, coprendo vari scenari ferroviari tra cui la ferrovia convenzionale,-a trasporto pesante e ad alta-velocità. Attualmente, gli standard internazionali sui fermagli elastici ferroviari sono principalmente divisi in tre categorie: standard accettati a livello internazionale, standard unificati a livello regionale e standard specifici per i principali paesi. Questi standard si completano a vicenda, ciascuno con il proprio focus, formando collettivamente un sistema di standard internazionale completo.
1. Standard relativi all'Organizzazione Internazionale per la Standardizzazione (ISO).
1. Standard relativi all'Organizzazione Internazionale per la Standardizzazione (ISO).
L'attenzione principale è rivolta ai test sui materiali delle strisce elastiche e ai test sui sistemi di fissaggio, che costituiscono la base per la produzione e i test globali delle strisce elastiche. Includono principalmente:
- Serie ISO 22074: "Applicazioni ferroviarie-Binari-Metodi di test dei sistemi di fissaggio" chiarisce le procedure di test e gli standard di giudizio per indicatori chiave come pressione della clip, rigidità di sollevamento, durata a fatica e prestazioni di isolamento. È la specifica generale fondamentale per la verifica delle prestazioni della clip.
- ISO 5948: "Spring Steel Testing Standard" stabilisce la composizione chimica, le proprietà meccaniche, la struttura metallografica e altri requisiti dell'acciaio per molle utilizzato per le barre a molla e fornisce uno standard unificato per la selezione dei materiali delle barre a molla.
Descrizione dei prodotti
2. Norme pertinenti dell'Unione Internazionale delle Ferrovie (UIC) Progettate appositamente per i componenti dei binari ferroviari, queste norme soddisfano meglio le effettive esigenze operative delle ferrovie e fungono da base fondamentale per la cooperazione ferroviaria internazionale. Includono principalmente: Serie - UIC 860: "Condizioni tecniche generali per dispositivi di fissaggio per rotaie", che copre i principi di progettazione, tolleranze dimensionali, trattamento superficiale e requisiti di installazione dei fermagli elastici e chiarisce i requisiti di compatibilità tra fermagli elastici e rotaie e supporti in ferro ed è applicabile a varie linee ferroviarie internazionali. - UIC 712-3: "Specifiche per le prove a fatica dei dispositivi di fissaggio per rotaie" si concentra sul metodo di prova di durata a fatica per fermagli elastici, richiedendo che il le clip elastiche non mostrano crepe o guasti sotto carichi ciclici specifici per garantire l'affidabilità operativa.
3. Norme europee (EN)
Le reti ferroviarie nei paesi europei sono altamente interconnesse e hanno standard elevati di uniformità. Gli standard fondamentali equivalgono all'adozione o al perfezionamento degli standard internazionali e sono applicabili ai paesi europei e ai paesi che adottano tipologie ferroviarie europee. Includono principalmente:
- Serie EN 13481: "Applicazioni ferroviarie-Binari-Requisiti prestazionali per sistemi di fissaggio" è lo standard fondamentale per le clip europee ed è diviso in tre parti: Parte 1 (requisiti generali), Parte 2 (elementi di fissaggio per binari zavorrati, che chiariscono gli indicatori di prestazione dei modelli comunemente utilizzati come le clip di Classe C) e Parte 3 (elementi di fissaggio per binari senza zavorra, adatti per ferrovie ad alta-velocità e linee-per carichi pesanti).
- Standard di supporto: standard tedesco DIN (DIN 17221 "Specifica acciaio per molle", DIN EN 13481, equivalente allo standard europeo), standard britannico BS (BS EN 13481, equivalente allo standard europeo), che perfeziona ulteriormente il processo di produzione e i dettagli dei test.
4.Standard nordamericano Con le ferrovie americane e canadesi come nucleo, si adatta alle caratteristiche della linea dei carichi pesanti e dei grandi carichi sugli assi del Nord America. Gli standard si concentrano sulla praticità e sulla durata. Includono principalmente: - Standard AREMA (American Railway Engineering and Maintenance Association): il capitolo 3 "Struttura del binario" del "Manuale di ingegneria ferroviaria" chiarisce la pressione di punta, la durata a fatica e i requisiti dei materiali delle barre elastiche. Viene comunemente utilizzato l'acciaio per molle AISI 6150, che stabilisce che la pressione di punta delle barre elastiche deve raggiungere 10-15 kN e che la resistenza alla fatica non deve essere inferiore a 3×10⁶ volte. - Standard ASTM: ASTM A232 "Spring Steel Specifica" e ASTM E466 "Fatigue Test Method" forniscono supporto tecnico per i test sui materiali delle molle e i test sulle prestazioni e vengono utilizzati insieme agli standard AREMA. ### 3. Principali standard specifici del paese-(adattati alle condizioni nazionali, caratteristiche distintive) Ogni paese combina le proprie caratteristiche di funzionamento ferroviario (come l'alta-velocità ferroviaria, il carico per asse per carichi pesanti, specifiche del tipo di binario) e formula i propri standard sulla base di standard internazionali e regionali per chiarire i requisiti tecnici e le specifiche del modello delle barre elastiche comunemente utilizzate nel paese per garantire che soddisfino le esigenze delle proprie linee.

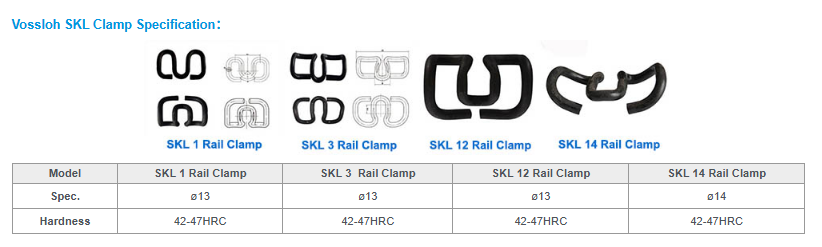

5. Standard tedesco (supporto del sistema Vossloh) Sulla base del sistema di fissaggio tedesco Vossloh, è stato sviluppato un esclusivo standard per strisce elastiche, con classificazione della pressione a scatto, adatto per le linee ferroviarie nei paesi europei e in molti paesi in tutto il mondo: - Standard fondamentali: EN 10089 (Specifiche dell'acciaio per molle), DIN 17221, chiariscono i requisiti tecnici per le barre a molla della serie SKL (SKL 12/15/18), tra cui la molla SKL 15 le barre hanno una pressione della fibbia di 15 kN, adatte per binari UIC60 e sono lo standard britannico più utilizzato. 6. (supporto del sistema Pandrol). Il sistema di fissaggio britannico Pandrol si concentra sui requisiti di installazione rapida e-per carichi pesanti. Lo standard principale è BS EN 13481. Le clip presenti includono la serie PR (alta pressione di piega, adatta per ferrovie-per carichi pesanti), il sistema Fast Clip (clip pre-assemblate, che supportano l'installazione meccanizzata) e clip Nabla (design a forma di lama-, adatto per piastre di supporto in ferro specifiche).
7. Altri standard nazionali/regionali - Giappone: JIS E 1115 "Track Fastener Standard", che presenta la serie di clip di tipo E-, adatta per le linee ferroviarie giapponesi a scartamento ridotto e Shinkansen ad alta velocità-, incentrata sull'adattamento leggero ed elastico. - Russia: GOST 31385 "Condizioni tecniche per gli elementi di fissaggio ferroviari", che è adattato alle linee russe a scartamento largo, chiarisce il materiale, le dimensioni e requisiti anti-corrosione delle strisce elastiche ed è abbinato alle rotaie standard russe e alle piastre di supporto in ferro.. - Australia: AS 1085.14 "Track Fastener Standard", adattato alle ferrovie australiane-per il trasporto pesante, prevede requisiti più elevati in termini di durata alla fatica e resistenza alla corrosione delle barre elastiche.
8. Standard cinesi (serie TB/T)
Adattandosi alle esigenze differenziate delle ferrovie cinesi convenzionali, ad alta{0}}velocità e per trasporti pesanti-, è stato formato un sistema ferroviario standard elastico completo, il cui nucleo comprende:
- Serie TB/T 3065: molle di fissaggio ferroviarie (ultima versione TB/T 3065-2020), che copre le molle di uso comune come Tipo I, Tipo II e Tipo III e specifica la forza di fissaggio, la corsa della molla e i requisiti del materiale per diverse molle (comunemente acciaio per molle 60Si2MnA e 60Si2CrA).
- TB/T 3395.3-2015: norma speciale per clip elastiche per binari ad alta- velocità, che propone requisiti più elevati in termini di elasticità, resistenza alla fatica e prestazioni di isolamento delle clip elastiche per binari senza zavorra ed è adatta per linee ferroviarie ad alta velocità con velocità pari o superiori a 350 km/h.
In pratica, molti progetti ferroviari danno priorità agli standard UIC ed EN per garantire la compatibilità transfrontaliera. Gli standard nazionali forniscono indicazioni aggiuntive per condizioni operative specifiche. Nel complesso, la standardizzazione delle clip elastiche comprende la selezione dei materiali, la progettazione strutturale e le prestazioni alla fatica, fornendo una solida base per operazioni ferroviarie sicure e affidabili in tutto il mondo.
